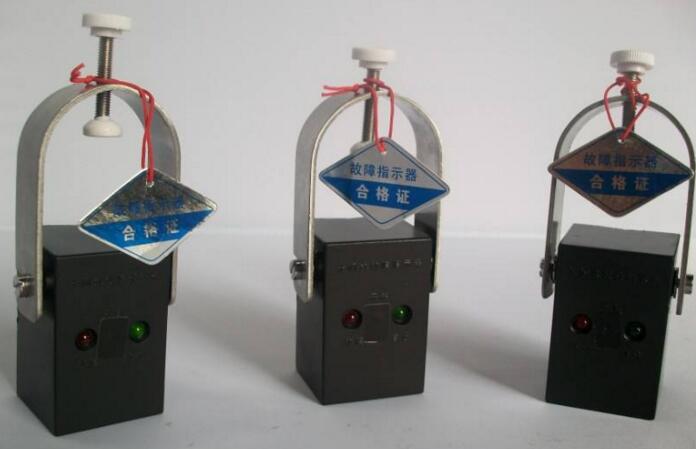

電纜故障指示器的工作原理是當線路出現短路故障時，短路故障指示器感應到故障電流，則指示器的顯示窗口將由白色變成紅色(或發光)。
根據2#線B相指示器2，5，8和3#線C相指示器3，6，9翻牌(或發光)而11，12指示器沒有動作，即可迅速確定故障為D點。指示器復位時間有6、12、24、48小時可選動作判據。
工作原理
(1)It≥100A It為突變量電流起動值;
(2)△I≥0.5I0 △I為電流變化率 I0為短路前線路電流;
(3)I=0 I為線路故障后電流;
(4)0.06S≤△T≥3S △T為電流突變時間。
應用范圍編輯應用于6-35KV的分接箱、環網柜、箱變等電纜系統中。
安裝方法
步驟一：原始狀態;
步驟二：將殼體與金屬件分開;
步驟三：將螺桿擰開;
步驟四：將金屬件卡在電纜上;
步驟五：將殼體與金屬件卡在一起;
步驟六：將螺桿擰緊，使指示器固定在電纜上。 檢測原理短路檢測: 檢測電纜線路電流,設置一門檻值,超過設置值并達到規定延時后動作翻盤,指示哪相發生短路故障。
接地檢測: 檢測電纜線路零序電流,設置一門檻值,超過設置值并達到規定延時后動作翻牌,指示哪相發生接地故障。
主要功能
短路電流報警指示: 短路檢測器時刻檢測供電線路中的電流,當其值達到或超過短路啟動電流時,短路檢測處理器發出信號,指示器翻牌顯示。接地故障指示: 當接地檢測器檢測到接地線路中電流達到或超過接地指示電流啟動值時發出指示信號,指示器翻牌顯示。
自動復位: 指示器顯示后,在整定的時間內,若無手動復位,指示器將自動復位。
以上就是“電纜故障指示器”的相關介紹，希望能幫到大家，如有問題，可咨詢在線客服。
