以HX品牌的光纖冷接頭 型號：8812 TLC 產品名稱：FC單模光纖連接器(光纖冷接頭)為例說明：
1、產品介紹
HX TLC-FC連接器頭使用機械接續技術，可以在現場速將3mm尾纖和FRP光纖入戶8字皮線光纜(2mm*3mm)成端成標準FC型連接插頭。
HX FC冷接頭操作簡單，具有良好的抗拉力性能，同時可以重復開啟使用，而不需要更換任何部件，大大結約了光纖端接成本。

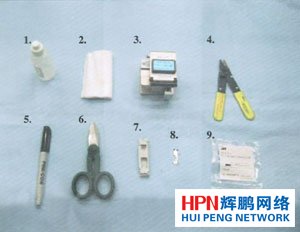

2、冷接工具準備
�、倬凭� ②無紡布 ③光纖切割刀 ④記號筆 ⑤剝線鉗 ⑥剪刀 ⑦適配器(3M冷接頭自帶)⑧重復開啟工具(3M冷接頭自帶)⑨3M FC冷接頭 共9樣產品
3、操作步驟

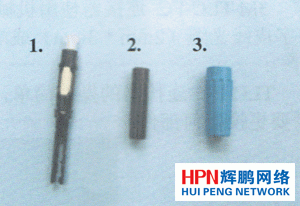

3.1、打開冷接頭的包裝，共有3個部件：1、主體2、尾帽3、外殼。保留3M冷接子的外包裝，以備后續使用

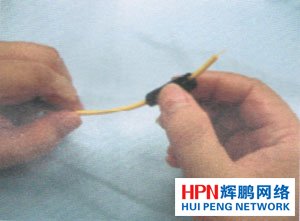

3.2、將外殼和尾帽依次套入3mm尾纖或FRP光纖入戶皮線光纜

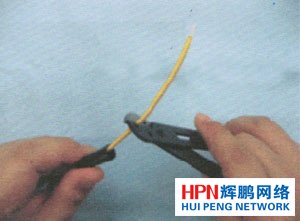

3.3、將外護套剝除約6cm(請保留3mm尾纖中的凱夫拉并臨時向后折)

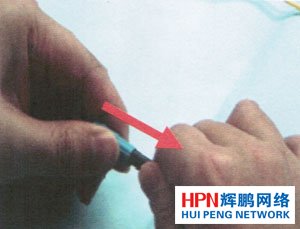

3.4、去除900μm緊護套至外護套剝離處

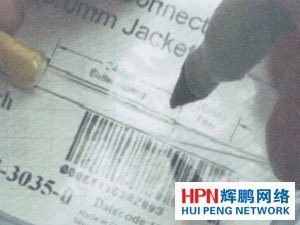

3.5、根據包裝袋上的圖示，用記號筆在離外護套剝離處24mm的位置做標記，標記在250μm涂覆層上

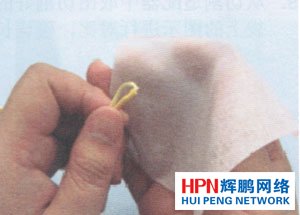

3.6、從24mm標記處剝除涂覆層，并用蘸酒精無紡棉清潔光纖
3.7、將3mm尾纖或FRP入戶皮線光纜放置于切割適配器內，外護套剝離處與適配器內底部的標線對齊.注意有些切割刀并不適用于3M切割適配器，有時這一步可以直接把光纖放入切割刀進行切割。
3.8、將HX 切割適配器放置于切割刀適配器槽內，進行光纖切割
3.9、從切割適配器中取出切割好的光纖，并與包裝袋上的圖示進行對比，確認長度符合要求
3.10、將光纖切割好的光纖插入冷接頭主體，注意將凱夫拉整理在背面

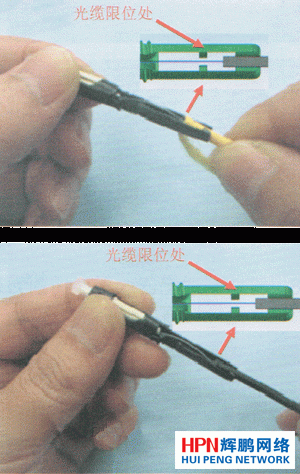

3.11、當3mm尾纖或FRP入戶皮線光纜的外皮到達光纜限位處時，停止進一步插入。250μm涂覆層可以明顯觀察到彎曲
3.12、確認光纖的彎曲，并保持彎曲，按壓主體上白色的壓接蓋到底
3.13、釋放光纖的彎曲，使其平直

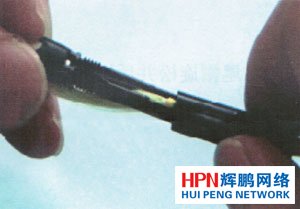

3.14、恢復凱夫搠的自然方向，并緊靠在冷接頭主體背面，將尾帽套上冷接頭主體，并旋緊。注意保持光纖始終平直

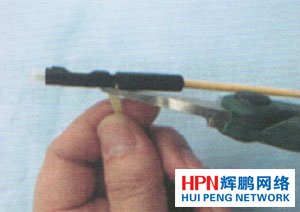

3.15、將多余凱夫接齊根剪除

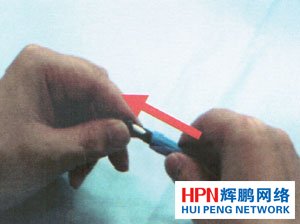

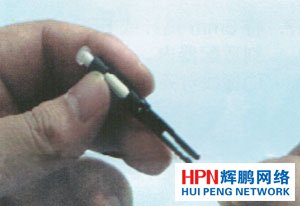

3.16、將外殼從光纜的方向推上主體

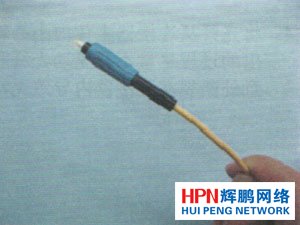

3.17、操作完成
4、重復開啟

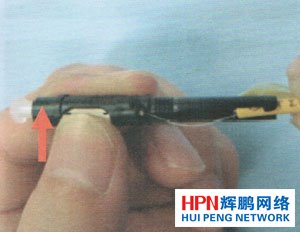

4.1、將防塵帽套在陶瓷芯上，然后用手指捏緊連接器外殼，向光纜方向用力推動，同時小幅度旋轉，取出外殼

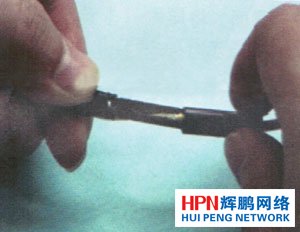

4.2、將尾帽旋松并后退脫離冷接頭本體

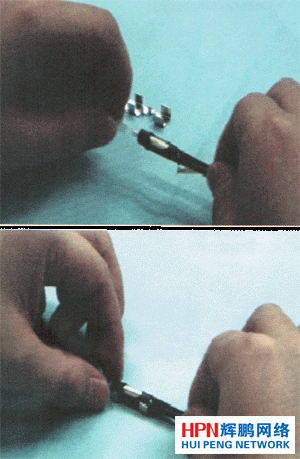

4.3、取下主體上的防塵帽后，對應3個縫隙位置，將冷接頭和置在重復開啟工具上，用力將主體向重復開啟工具上按壓，將主體上的壓接蓋頂起

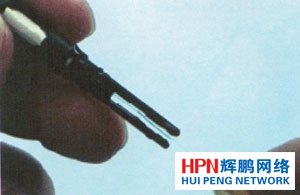

4.4、將光纖冷接頭主體內小心軸向抽出，注意取出的過程盡量不要晃動光纖和主體，避免裸纖意外斷裂在冷接頭內導致無法重復使用
