單盤光纜的長度測試

 　　光纜的長度測試是利用OTDR比較精確地測試出單盤光纜的光纖長度，再根據換算公式計算出光纜的長度，為光纜的配盤提供精確的數據。

　　單盤光纜長度測試的方法步驟如下。

　　①開剝光纜，制備光纖端面：

       根據測試需要將單盤光纜的兩端各開剝一定的長度(一般在1 m左右)，并制備合格的光纖端面。

　�、趦x表加電，測試前的準備：

       在制備光纖端面的同時先給儀表(OTDR)加電預熱，并根據光纖長度測試的相關要求設置好儀表的各項參數(主要有光纖的折射率、光信號脈沖寬度、測量范圍等)，為光纖長度測量做好準備。

　　③連接被測光纖：

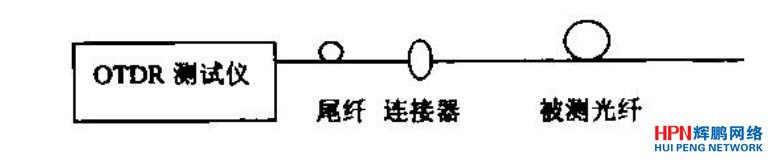

       把制備好的光纖端面通過連接設備與OTDR的測試尾纖(單盤光纜的測試尾纖長度一般在1 km左右)連接起來。連接方式如下圖所示。

 　　④調整儀表讀出光纖長度：

        調整儀表使游標A處于被測光纖的起始位置，游標B處于被測光纖的末端。儀表下面功能框中的A<>B間的讀數即為光纖的長度。

　�、堇w長、纜長換算：

       利用測得的光纖纖長，根據前面所介紹的換算公式，換算出光纜的長度。

　　光纜長度測量可為光纜配盤提供精確的纜長數據，并能合理利用光纜而不造成浪費，同時也是檢測生產廠家產品數量合格與否的尺度。要求光纜長度在出廠時為正偏差;當發現有負偏差時應重點測試，以測出光纜的實際長度。
