光電耦合器是以光為媒介傳輸電信號的一種電一光一電轉換器件。光電耦合器分為很多種類，圖1所示為常用的三極管型光電耦合器原理圖。當電信號送入光電耦合器的輸入端時，發光二極體通過電流而發光，光敏元件受到光照后產生電流，CE導通;當輸入端無信號，發光二極體不亮，光敏三極管截止，CE不通。對于數位量，當輸入為低電平“0”時，光敏三極管截止，輸出為高電平“1”;當輸入為高電平“1”時，光敏三極管飽和導通，輸出為低電平“ 0”。若基極有引出線則可滿足溫度補償、檢測調制要求。這種光耦合器性能較好，價格便宜，因而應用廣泛。【相關產品推薦：ST多模耦合器、SC單模耦合器、FC單模耦合器】

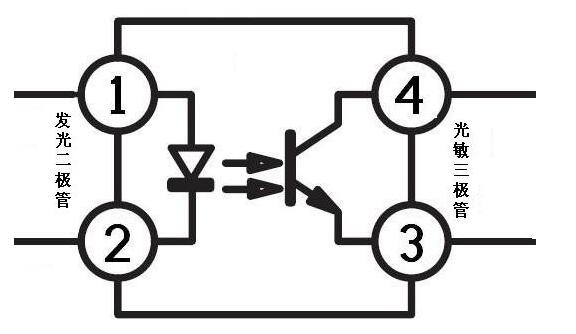

光電耦合器原理圖一：
(ALT標簽： 最常用的光電耦合器之內部結構圖 三極管接收型 4腳封裝)

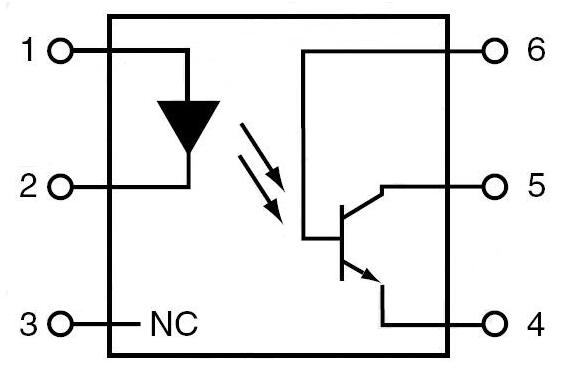

光電耦合器原理圖二：
( ALT標簽：光電耦合器之內部結構圖 三極管接收型 6腳封裝)

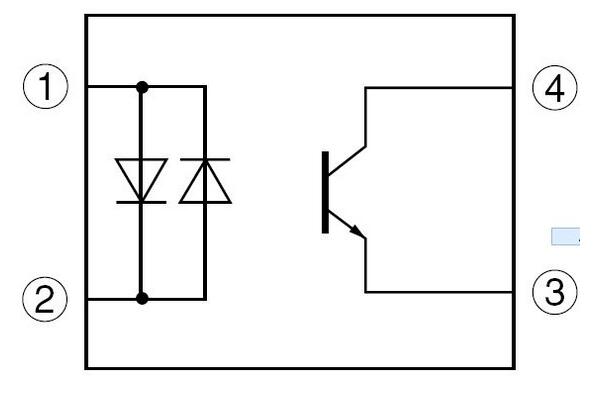

光電耦合器原理圖三：
( ALT標簽： 光電耦合器之內部結構圖 雙發光二極管輸入 三極管接收型 4腳封裝)

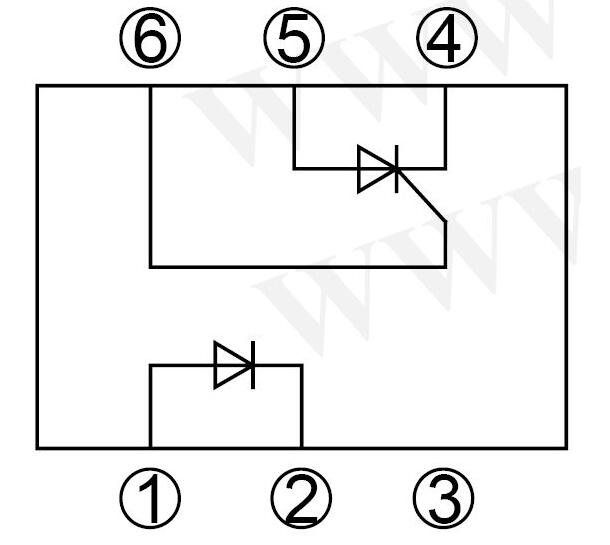

光電耦合器原理圖四：
( ALT標簽：光電耦合器之內部結構圖 可控硅接收型 6腳封裝)

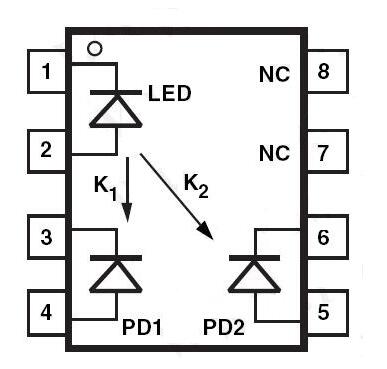

光電耦合器原理圖五：
(ALT標簽：光電耦合器之內部結構圖 雙二極管接收型 6腳封裝)
以上的光電耦合器原理圖文章，輝澎人精心總結的，希望對廣大用戶有所幫助，光電耦合器銷售熱線：400-880-1981
