對綜合布線系統進行測試之前，首先要確定被測試鏈路的測試模型�！毒C合布線系統工程電氣測試方法及測試內容》中規定：3類和5類布線系統按照基本鏈路和信道進行測試，5e類和6類布線系統按照永久鏈路和信道進行測試。
1.基本鏈路連接模型
基本鏈路連接模型應符合圖1所示的方式。
2.永久鏈路連接模型
永久鏈路連接模型適用于測試固定鏈路(水平電纜及相關連接器件)的性能。鏈路連接應符合圖2所示的方式。
圖1 基本鏈路方式

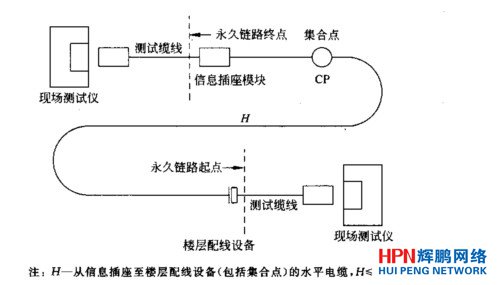

圖2 永久鏈路方式

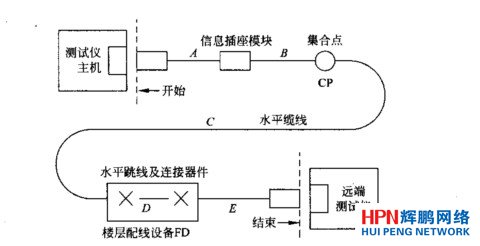

圖3 信道連接方式
3.信道連接模型
信道連接模型在永久鏈路連接模型的基礎上，包括工作區和電信間的設備電纜和跳線在內的整體信道性能。信道連接應符合圖3所示的方式。
在超5類布線系統盛行的時代，行業內基本的認定是：鏈路通過了永久鏈路(超5類時代叫基本鏈路，6類推出后被永久鏈路取代)模型測試，再進行信道測試必定通過，而通過信道模型測試的鏈路，再進行永久鏈路模型測試則不一定通過。這個說法在超5類時代幾乎是工程驗收中的“潛規則”，這說明鏈路測試就應該采用永久鏈路模型測試，信道測試可以忽略。但是，這個觀點在6類時代并不適用，主要是6類在設備跳線和用戶跳線這部分容易出現瓶頸，而設備跳線和用戶跳線這部分就是永久鏈路和信道的根本區別，這就導致了采用永久鏈路模型測試通過，再用信道模型測試就不一定能通過的情況發生。
